光纖光柵加速度傳感器原理結構

更新時間：2014-11-10 22:02:21

應用介紹

摘錄：

光纖光柵加速度傳感器

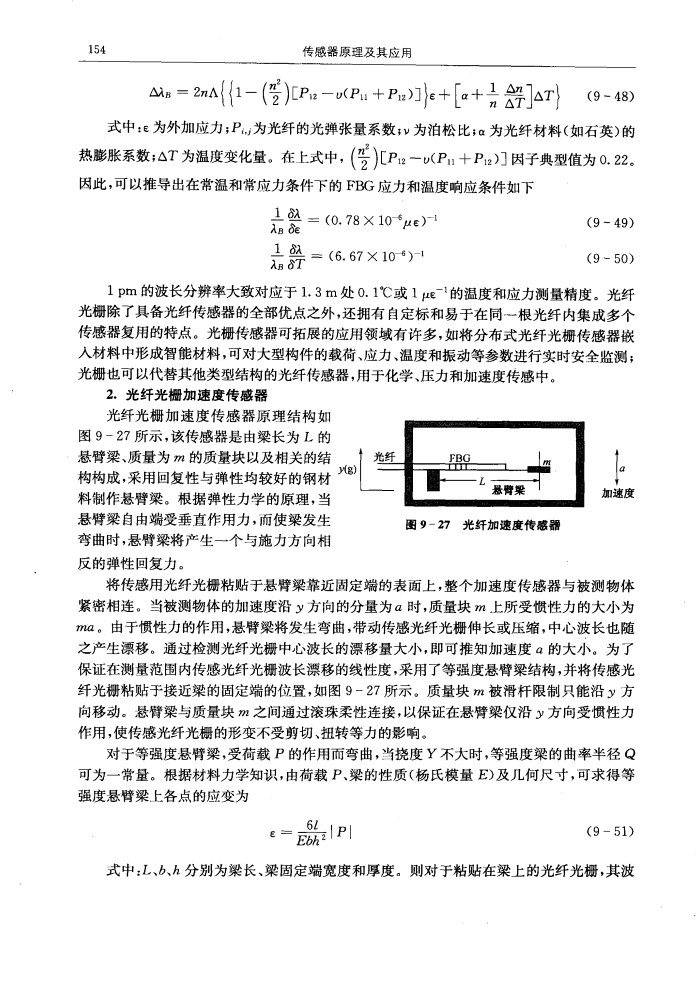

光纖光柵加速度傳感器原理結構如 圖9 - 27所示，該傳感器是由梁長為L的
懸臂梁、質量為m的質量塊以及相關的結 構構成，采用回復性與彈性均較
好的鋼材 料制作懸臂梁。根據彈性力學的原理，當懸臂梁自由端受垂直作
用力，而使梁發生彎曲時，懸臂梁將產生一個與施力方向相反的彈性回復力。
