O2S-FR-T2-18X與SO-B0-001在氮氣回流焊中的應用
更新時間：2024-07-19 10:47:48
應用介紹

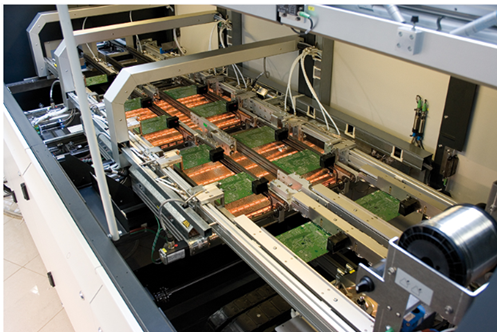

回流焊為什么要測氧氣？
隨著組裝密度的提高，精細間距組裝技術的出現，產生了充氮回流焊工藝和設備，改善了回流焊的質量和成品率，已成為回流焊的發展方向。氮氣回流焊有以下優點：
(1)防止減少氧化
(2)提高焊接潤濕力，加快潤濕速度
(3)減少錫球的產生，避免橋接，得到較好的焊接質量
氧氣濃度多少合適？
氮氣爐中氧，基本標準一般是以達到一定氧氣含量PPM，不嚴格的1%（10000PPM）,嚴格的0.1%（1000ppm）以下 。特別重要的是，可以使用更低活性助焊劑的錫膏，同時也能提高焊點的性能，減少基材的變色，但是它的缺點是成本明顯的增加，這個增加的成本隨氮氣的用量而增加，當你需要爐內達到1000ppm含氧量與50ppm含氧量，一般氮氣含量測試是由配套的在線式氧含量分析儀，氧含量測試原理是由氧含量分析儀先連接通過氮氣回流焊的采集點，再采集氣體，經過含氧量分析儀測驗分析出含氧量數值得出氮氣含量純度范圍。
氧氣監測多少個點？
氮氣回流焊氣體采集點至少有一個，高端的氮氣回流焊氣體采集點有三個以上，焊接產品的要求不同對氮氣的需求是有天壤之別的?，F(xiàn)在的錫膏制造廠商都在致力于開發在較高含氧量的氣氛中就能進行良好的焊接的免洗焊膏，這樣就可以減少氮氣的消耗。
在這里，深圳市新世聯科技有限公司給大家推薦2款檢測氧氣的傳感器搭配使用。

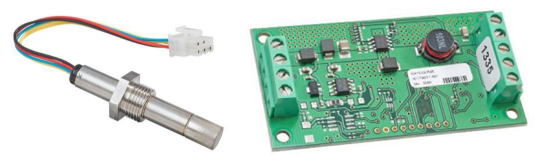

1、O2S-FR-T2-18X
溫度：
這款氧化鋯傳感器，帶有螺紋，方便固定。可在回流焊中的高溫環境中使用，溫度范圍-100℃~250℃。
量程：
搭配OXY-LC-485，板子量程是0.1%-100%，可在空氣中工作。
輸入：
8-28V
輸出：
RS485數字信號

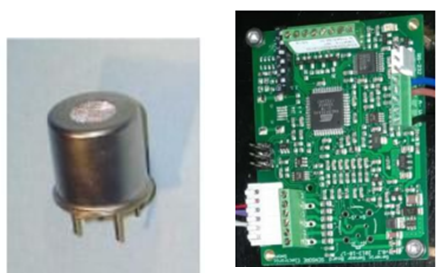

2、SO-B0-001
溫度：
這款奧地利極限電流氧傳感器，可在回流焊中的高溫環境中使用，溫度范圍最高350℃。
量程：
當回流焊中的氧氣濃度低于0.1%時，開啟，量程0.001%-0.1%，即10ppm-1000ppm。
輸入：
搭配GSB板子，一整套型號命名為EGa0202std-B0001。
輸出：
模擬電流：4-20mA
數字信號：RS232
